拨码开关：精密控制与可靠设置的微型数字桥梁

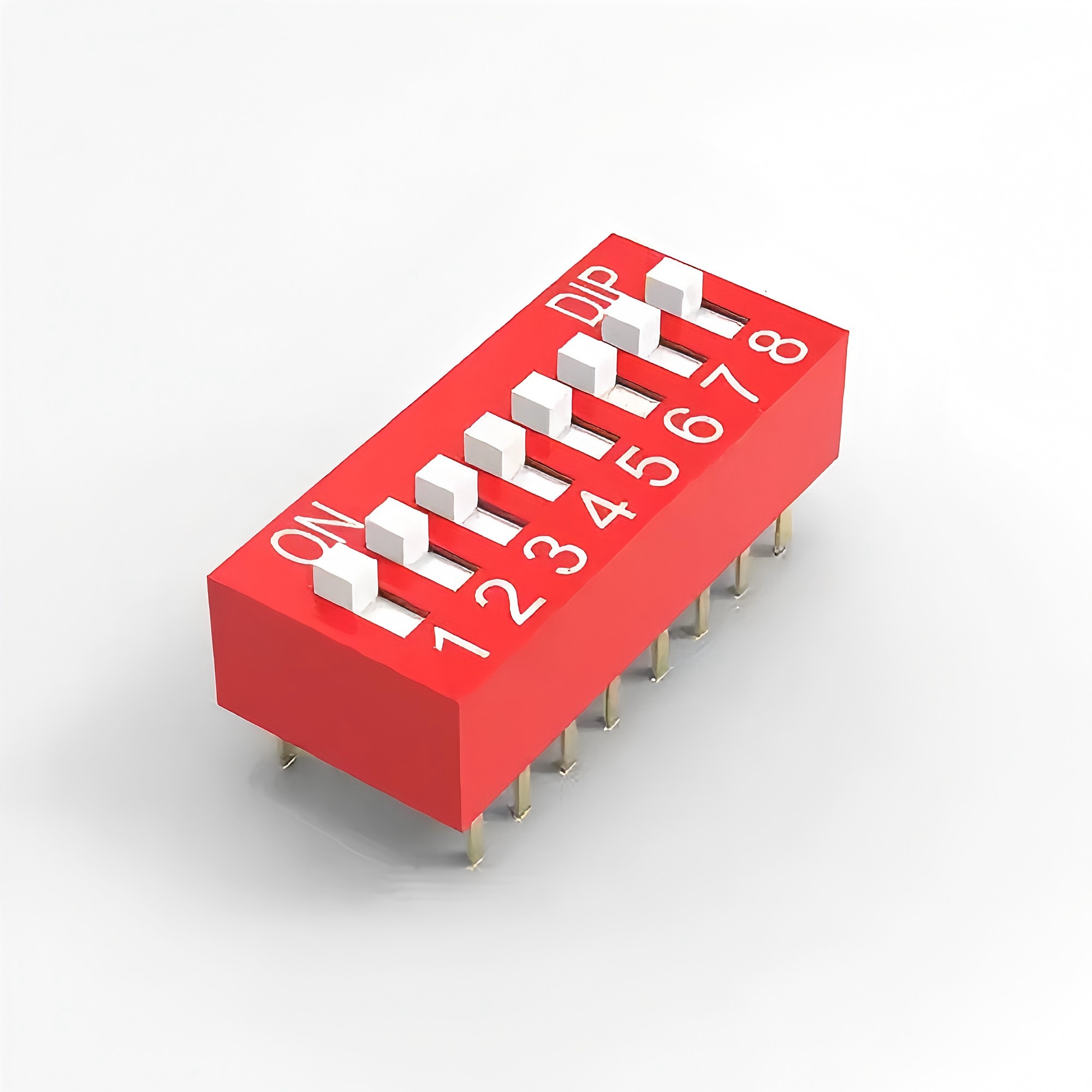

在电子设备的核心地带，存在着一类看似简单却至关重要的控制元件——拨码开关（DIP Switch）。它们如同微型的二进制指挥官，通过物理位置的切换，无声地配置着设备的运行逻辑。本文将深入剖析拨码开关的内部构造、工作原理、关键参数、性能特点、材料工艺以及广泛的应用场景，揭示这一微型器件在现代电子系统中的核心价值。

一、拨码开关的核心工作原理

拨码开关本质是一种手动操作的 微型滑动开关阵列。其核心原理基于 物理接触的导通与断开，实现二进制信号的设定（“1”或“0”）。每个独立的开关单元包含以下关键部件：

1. 拨动杆（Actuator）：用户操作界面，通常为滑块、跷板或旋转臂。
2. 滑动触点（Wiper/Contact）：固定在拨动杆上，随其移动。
3. 固定触点（Terminals）：通常成对（公共端COM和输出端ON/OFF），固定在基座上。
4. 基座/外壳（Housing）：提供结构支撑、电气绝缘和环境保护。
5. 内部结构（弹簧/弹片）：提供操作力，确保接触可靠和位置保持。

工作过程详解：

• “ON”状态（逻辑“1”）： 用户拨动拨杆，克服内部弹力，使滑动触点与两个固定触点同时或分别可靠连接，形成闭合电路，电流可流通。
• “OFF”状态（逻辑“0”）： 拨杆被拨至另一位置，滑动触点脱离固定触点连接，电路断开，电流无法流通。

编码方式：

• 单刀单掷（SPST）： 最基本形式，一个开关控制一个电路的“开/关”。
• 单刀双掷（SPST）： 一个公共端可选择连接两个输出端中的一个。
• 多路组合： 多个独立开关组合在一个封装内（常见4位、8位、10位、16位），通过开关状态的组合（如二进制码、BCD码）设置不同地址、功能或参数值。

[图示：拨码开关内部结构示意图与不同拨动杆类型]

二、拨码开关的核心参数与性能

1. 电气性能（Electrical Characteristics）

*   **额定电压（Rated Voltage）：** 开关能长期安全承受的最大工作电压（DC或AC RMS值）。常见范围：DC 12V, 24V, 50V；AC 24V, 50V, 125V。
*   **额定电流（Rated Current）：** 开关能长期安全承载的最大电流。**关键指标**，直接影响触点设计和材料选择。常见范围：10mA 至 500mA (低功率信号级) 或更高（如1A，但较少见）。
*   **接触电阻（Contact Resistance）：** 开关闭合时，触点间的电阻值。**关键指标**，影响信号完整性和功耗。要求极低且稳定（通常 **< 100mΩ**，优质产品可达 **< 20mΩ**）。受触点材料、镀层、接触压力和污染影响。
*   **绝缘电阻（Insulation Resistance）：** 断开状态下，不相连触点间或触点与外壳间的电阻（通常 **> 100MΩ @ 100VDC** 或 **> 1GΩ**）。反映绝缘材料的质量和防漏电能力。
*   **耐电压（Dielectric Strength/Withstand Voltage）：** 开关断开或触点与外壳间能承受的短期高压而不击穿（如 **AC 500V/1min** 或 **DC 1000V**）。衡量绝缘安全裕度。
*   **最大开关功率（Max Switching Power）：** 基于电压和电流的乘积限制（通常很小，如 **DC 12V@20mA = 0.24W**）。**重要！** 拨码开关一般**仅用于低电压、小电流的信号切换（逻辑电平）**，**不能用于切换功率负载**。

2. 机械性能（Mechanical Characteristics）

*   **操作力（Operating Force）**：拨动拨杆从一个位置切换到另一个位置所需的最小力（通常 **200gf - 800gf**）。需平衡操作手感（不易误触）和易用性。
*   **回弹力（Actuator Force）**：维持开关在当前位置（ON或OFF）所需的力（通常 **100gf - 300gf**）。防止因误触或振动导致状态改变。
*   **行程（Travel）**：拨杆从一个位置移动到另一个位置的距离（通常 **0.5mm - 3.0mm**）。
*   **机械寿命（Mechanical Life）**：在**不施加电气负载**，仅进行机械拨动的情况下，开关能正常操作的次数（通常 **≥ 10,000次**，优质产品可达 **> 20,000次** 甚至 **100,000次**）。
*   **电气寿命（Electrical Life）**：在**施加额定电气负载**（电压、电流）下，开关能正常完成“开-关”或“关-开”切换操作的次数（通常 **≥ 1,000次**，优质产品可达 **> 5,000次** 或更高）。远低于机械寿命，受触点电弧烧蚀、材料转移影响。
*   **操作位置保持力（Position Retention Force）**：抵抗意外力（如振动、冲击）导致拨杆移位的力。

3. 额定参数与环境特性（Ratings & Environmental）

*   **工作温度范围（Operating Temperature Range）**：开关能保证规定性能的温度区间（通常 **-40°C 至 +85°C**，工业级可达 **-55°C 至 +125°C**）。影响材料性能和接触可靠性。
*   **存储温度范围（Storage Temperature Range）**：非工作状态下，开关能安全存放的温度区间（通常比工作温度范围更宽，如 **-55°C 至 +125°C**）。
*   **耐湿性（Humidity Resistance）**：在高湿环境下的性能保持能力（如 **40°C, 90-95% RH, 500小时**）。防止绝缘下降和触点腐蚀。
*   **耐焊接热（Solder Heat Resistance）**：开关引脚承受波峰焊或回流焊温度曲线的能力（如 **260°C, 10秒**）。保护塑胶外壳不变形、内部结构不损坏。
*   **耐振动/冲击（Vibration/Shock Resistance）**：抵抗运输或工作环境中机械应力的能力（如 **10-55Hz, 1.5mm振幅； 100m/s², 6ms**）。确保位置不偏移、接触不瞬间断开。

4. 材料与工艺（Materials & Manufacturing）

*   **外壳/基座（Housing/Base）：**
    *   **材料：** 高温热塑性塑料（主流）如 PBT (聚对苯二甲酸丁二醇酯)、PA (尼龙)、LCP (液晶聚合物)。要求高绝缘性、阻燃性（UL94 V-0级）、耐热性、尺寸稳定性。陶瓷基座（高可靠、耐高温、射频应用）。
    *   **工艺：** 精密注塑成型，保证尺寸精度、开关位间距一致性和结构强度。
*   **触点（Contacts）** - **核心要素**：
    *   **基材：** 磷青铜（CuSn，主流，弹性好）、黄铜（CuZn）、铍铜（BeCu，弹性极佳但贵且有毒）。要求高导电率、优良弹性和抗疲劳性。
    *   **镀层：** **至关重要！** 直接决定接触电阻、耐腐蚀性、耐磨性和电气寿命。
        *   **底层：** 镍（Ni），提供良好的基底，防止基材金属扩散到表层。
        *   **表层：** **金（Au）**（主流选择，硬金更耐磨），提供极低且稳定的接触电阻、优异的抗氧化和耐腐蚀性，尤其适合微小信号。银（Ag，导电最好但易硫化发黑）、锡（Sn，成本低但易氧化，电阻较大）。
*   **拨动杆（Actuator）**：
    *   **材料：** 与外壳相同的塑料（成本低），或金属（增强耐磨性、手感）。
    *   **工艺：** 注塑成型或金属冲压。
*   **内部弹片/弹簧（Spring）**：
    *   **材料：** 不锈钢（如SUS304）、磷青铜、铍铜。要求高弹性模量、抗疲劳性。
    *   **工艺：** 精密冲压成型。
*   **密封（Sealing）**：部分高防护等级开关采用环氧树脂灌封或硅胶圈密封，防尘、防潮、防助焊剂侵入。

[表格：不同触点镀层性能对比]

三、拨码开关的多样化应用领域

拨码开关因其 设置后状态稳定、不依赖持续供电、成本相对较低、直观易操作 的特点，广泛应用于需要 硬件配置、地址设定、功能选择、参数预置 的场景：

1. 工业控制与自动化：
• PLC模块的站地址设定
• 变频器、伺服驱动器参数预置（如电机型号选择、I/O功能分配）
• 工业传感器（如光电开关、接近开关）的工作模式（常开/常闭）、灵敏度、输出类型设置
• 现场总线设备（如CANopen, DeviceNet）的节点ID设置
2. 通信设备：
• 路由器、交换机、光猫的IP地址（部分早期型号）、波特率、硬件复位
• 基站、传输设备的板卡地址、功能配置
• 网络终端设备的硬件配置选项
3. 计算机与外围设备：
• 主板上的CMOS清除、CPU电压/频率跳线（部分老主板）
• 硬盘跳线（主盘/从盘设置 - 虽渐被SATA取代，但仍有使用）
• 打印机、扫描仪的接口模式（并口/USB/网络）、硬件配置
4. 消费电子：
• 电视/机顶盒的工厂维修模式进入、区域码设置
• 音响功放的输入选择、声道模式设置
• 家电（如空调、洗衣机）的测试模式或特定功能激活
5. 汽车电子：
• 车身控制模块（BCM）的车型配置（如门锁逻辑、车窗类型）
• 仪表盘的功能选项设置
• 部分ECU的调试/标定接口配置
6. 安防系统：
• 报警主机防区类型设置（常开/常闭/线尾阻）
• 门禁控制器门号、通信参数设置
• 摄像机地址设置（部分老型号模拟摄像机）
7. 医疗器械：
• 设备型号或特定功能的硬件选择
• 校准参数预置（需在特定模式下操作）
• 通信接口配置
8. 测试测量设备：
• 仪器量程选择、触发模式设置（部分老型号）
• 通信协议选择（如RS232/GPIB）
• 校准系数或硬件补偿设置
9. 物联网设备：
• 传感器节点的网络ID、采样率等硬件配置（尤其在没有屏幕/复杂接口的低成本节点中）

四、拨码开关的安装与使用要点

1. 安装方式：

• 通孔直插（THT - Through-Hole Technology）： 最主流方式。引脚穿过PCB上的孔，在反面进行波峰焊或手工焊接。优点是机械强度高。
• 表面贴装（SMT - Surface Mount Technology）： 越来越普遍。引脚（或焊盘）贴装在PCB表面，通过回流焊焊接。优点是节省PCB空间，适合自动化生产。需注意开关高度和焊盘设计。
• 安装方向： 通常有极性标记（如凹槽、斜角、点标记），需与PCB丝印对应，防止装反导致逻辑错误。部分设计为对称防呆。
• PCB布局： 预留足够的操作空间以便拨动；避免开关上方或附近有高大元件阻碍操作。

2. 操作注意事项：

• 接触电弧： 在切换瞬间，特别是容性或感性负载下，可能产生微小电弧烧蚀触点，长期降低电气寿命和可靠性。
• 逻辑错误/闩锁： 开关状态在切换过程中处于不稳定态，可能导致系统读取到错误的中间状态，引发不可预知的行为甚至损坏敏感电路。
• ESD风险： 人体接触开关时可能引入静电放电（ESD）。
• 使用合适的工具（如小螺丝刀、塑料棒）或手指操作，避免使用尖锐金属工具划伤外壳或触点。
• 拨动时动作清晰到位，确保听到/感觉到“咔嗒”声或到位感，保证触点完全接触或分离。
• 断电操作： 强烈建议在设备完全断电的情况下设置拨码开关。虽然在额定小信号下带电操作可能不会立即损坏，但存在以下风险：

3. 设置确认：

• 设置完成后，仔细核对每个开关的位置是否符合预期配置。
• 通电后，通过设备状态指示灯、软件读取的配置信息或实际功能测试来验证设置是否正确生效。

五、拨码开关的测试标准与可靠性保障

为确保拨码开关的性能和可靠性，制造商遵循一系列严格的国际和行业标准进行测试：

1. 电气测试：

• 接触电阻测试： 使用开尔文四线法（Kelvin Method）精确测量低电阻（如IEC 60512-2）。
• 绝缘电阻测试： 高阻计（如500V DC）测量（如IEC 60512-3）。
• 耐电压测试： 高压测试仪施加规定电压并检测击穿或泄漏电流（如IEC 60512-4）。
• 电气寿命测试： 在额定负载下进行规定次数的开关循环（如IEC 60512-5）。

2. 机械测试：

• 机械寿命测试： 无负载下进行规定次数的拨动操作（如IEC 60512-9）。
• 操作力/行程测试： 专用测力计测量。
• 端子强度测试： 对引脚施加推力、拉力、扭力，测试焊接可靠性（如IEC 60512-8）。
• 耐焊接热测试： 模拟焊接温度曲线（如IEC 60512-6）。

3. 环境测试：

• 温度循环/冲击测试： 评估极端温度变化下的性能（如IEC 60068-2-14, -1）。
• 恒温恒湿测试： 评估高温高湿环境下的耐受性（如IEC 60068-2-14）。
• 盐雾测试： 评估耐腐蚀性（如IEC 60068-2-11）。
• 振动/冲击测试： 评估抗机械应力能力（如IEC 60068-2-6, -27）。

可靠性保障：

• 严格的原材料入厂检验（IQC）。
• 精密的模具和自动化装配工艺。
• 100%的电气导通/绝缘耐压初检。
• 抽样进行寿命和环境可靠性测试。
• 遵循质量管理体系（如ISO 9001, IATF 16949）。

六、拨码开关的优势、局限与发展趋势

优势：

• 设置状态稳定： 物理位置决定状态，断电后仍保持，无需电池或非易失性存储器。
• 直观易操作： 状态一目了然，无需软件工具即可查看和修改。
• 成本相对较低： 尤其对于简单的配置需求，硬件成本低于软件方案。
• 抗干扰能力强： 不受电磁干扰（EMI）影响状态。
• 快速配置/恢复： 在设备启动或维护时快速设定。

局限性：

• 易被误操作： 物理暴露使其可能被意外触碰改变设置。
• 空间占用： 相对于纯软件设置或微型连接器，体积较大。
• 功能有限： 只能提供离散的、有限数量（位数）的配置选项。
• 操作不便： 需打开设备外壳才能操作（部分设计有外部操作孔）。
• 电气寿命限制： 不适合频繁切换的应用。

发展趋势：

• 微型化： 引脚间距（Pitch）更小（如1.27mm -> 1.0mm），高度更低。
• 高密度化： 在更小尺寸内集成更多位数。
• SMT主导： 适应自动化贴装需求，通孔份额下降。
• 高可靠性设计： 改进触点材料与镀层（如更厚的硬金）、增强密封性（防尘防潮）、提升耐焊接热能力。
• 表面防护增强： 改进塑料配方（抗UV、阻燃性提升）、优化拨杆设计（防误触）。
• 与电子融合： 部分产品集成LED指示灯，显示当前开关状态。或出现通过专用接口读取拨码状态并输出数字信号的“智能拨码”模块（但仍保持物理设置本质）。
• 特定领域定制化： 满足汽车、医疗、工控等严苛环境下的特殊要求（如宽温、高振动、长寿命）。

七、拨码开关选型指南

选择适合的拨码开关需综合考虑以下因素：

1. 位数需求： 需要多少个独立的开关？
2. 电气要求：
• 信号电压、电流大小？(必须确认在额定范围内)
• 对接触电阻的敏感度？(选择更低阻值、镀金触点)
3. 操作环境：
• 工作温度范围？(选择工业级或汽车级宽温产品)
• 是否有灰尘、潮气、化学污染？(选择密封型)
• 振动冲击强度？(选择高保持力、加固结构)
4. 寿命要求：
• 需要多少次电气切换？(电气寿命)
• 设置后会频繁更改吗？(机械寿命)
5. 安装方式： THT还是SMT？PCB空间和厚度限制？
6. 操作便利性：
• 拨杆类型（滑动式、平拨式、旋转式）？哪种更易操作或防误触？
• 操作力要求（手感舒适度）？

结论

拨码开关作为电子设备中经典的硬件配置元件，凭借其设置状态稳定、直观可靠、成本效益高的优势，在工业控制、通信、计算机、汽车电子乃至消费类设备中持续扮演着不可或缺的角色。深入理解其工作原理、关键性能参数（特别是电气参数、寿命、环境适应性）、材料工艺的精妙之处（尤其是触点镀金技术）、以及多样化的安装与应用场景，对于电子工程师、采购人员、维修技师和设备使用者都至关重要。

尽管面临软件配置和数字接口的竞争，拨码开关通过持续的微型化、SMT化、高可靠性和定制化设计，在需要物理隔离、断电记忆、快速配置或极高可靠性的应用场景中依然保持着强大的生命力。它不仅是数字世界中的微型二进制开关，更是连接物理操作与电子逻辑的坚实桥梁。在未来，拨码开关将继续在电子设备中占据一席之地，为设备的初始化和配置提供一种简单、可靠且高效的解决方案。
